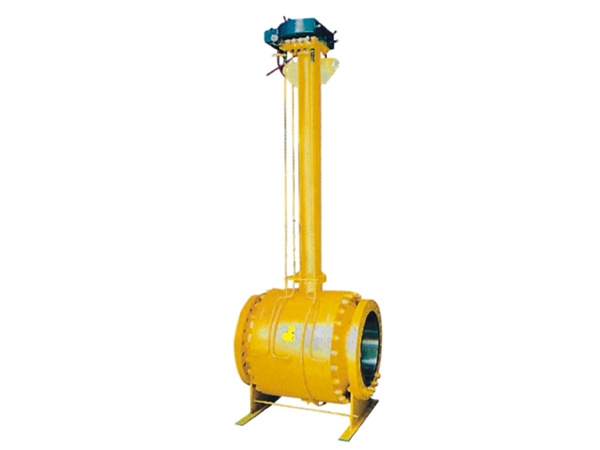

Qm3/6/9-47H/Y 直埋式球阀

产品概述

●直埋式球阀克服了传统球阀不能适应深埋管线的缺点，特别应用于石油、天然气管道，是目前国家西气东输的首选产品。

产品特点

●长埋杆的作用:输送管线深埋地下，而阀门启闭开关是在地面，由此可见，该作用使闷门明显具有操作与安装方便，无须修筑阀井等优点，节省安装成本与安装工期，特别避免发生意外事故，保障人身安全，又克服了局限性管线安装设计。0阀门密封结构采用双重弹性密封，该结构的主密封与阀芯有紧密封作用，并设三重密封结构克服了传统式球阀阀杆泄漏的弊病。

●阀体中法兰连接结构:是一种内外圆的配合密封，并设有外注胶槽密封，使阀体中法兰起到柔性“焊接式”作用，克服了阀门法兰易泄漏的一大难题。

●阀体采用了复合层结构，改进了传统球阀的单层阀体，隔层内压注入耐腐蚀材料，大大提高了阙门受地质及外界影响的抗腐蚀性能。

●阀门内体结构:采用浮球支撑式，即综合浮动与固定球结构的二大优点，实现了球芯摩擦系数小，启闭轻，密封寿命长的特点。

●护罩的作用:它具有保护启闭开关不受腐蚀物及避免聚集赃物而影响开关寿命和操作不便，又能在安装时随地下面高度要求来调节，避免意外事故发生。

●结合现有管线安装要求，本阀门与管线的连接方式用焊接和法兰两种形式;阀门的传统方式也可根据用户要求，采用手动、涡轮等各种方式，其应用广泛。

●可根据管道的施工及设计的要求，调整阀体的长短和阀杆的高度。

●门设有防静电结构，避免意外事故发生，安全可靠。

执行标准

●设计和制造:API6D、ASMEB16.34、BS5351、AP11608、MSS SP-72法兰连接尺寸:GB9113、HG20596、SH3406、ASMEB16.5、ASMEB16.47压力一温度基准:ASME B16.34

●结构长度尺寸:ASMEB1610、AP6D、EN5580对焊端尺寸:ASME B16.25

●检查和试验:AP1598、API6D
